3 加濕量的確定

加濕量的確定一般以冬季最小新風量為計算依據，但最好也應與在夏季冷卻時補充加濕進行校核比較，取其最大者為選用加濕器的依據，倘若高熱車間在冬季還須冷卻處理且為濕冷時，其加濕量還應附加這部分因濕冷卻引起的冷凝量。

冬季室外空氣計算參數（以福州為例）：4℃、74%、3.8g/Kg。

W加=G新min×△di=1500×1.2×（12-3.8）=14760g/h=14.76Kg/h。

校核計算: W加=G新max×△di=75000×1.2×0.25=22500g/h=22.5Kg/h>14.76Kg/h。

故選用22.5Kg/h，考慮安全系數1.2，22.5×1.2=27Kg/h，故加濕量確認為30Kg/h。

4 加熱量的確定

加熱量應是房間熱負荷和引用新風所產生熱負荷之和。

經過計算，車間冬季熱負荷為17445W；

新風附加熱負荷為：

Q加=Q車+Q新=17.445+G×1.2×△i=17.445+1500×1.2×（55.44-13.86）/3600=38.2KW，考慮安全系數1.15，則加熱量為：38.2×1.15=44.0kW。

5 空調系統的確定

5.1 目前常用的空調系統：（1）噴水系統；（2）表冷系統。

表冷系統是目前較常用的空調系統，我們下面就以表冷系統為例子，結合選型過程分析其特點。

5.2 表冷系統的調節方案的確定

5.2.1 冷卻方式的確定

冷卻有二種模式，一是由冷凍機提供冷凍水給空調箱的表冷器，二是空調箱自帶冷源，以直膨的方式對空氣進行冷卻除濕，前者占地面積大，一次性投資大，控制復雜，但冷凍水溫可調范圍大，而后者則相反。

5.2.2 加熱方式的確定

加熱方式一般如下幾種：電熱管加熱，熱水盤管加熱、蒸汽盤管加熱，如有蒸汽源或熱源，應首先選用蒸汽盤管加熱或熱水盤管加熱，它不但經濟合理，而且調節精度高。

5.2.3 加濕方式的確定

加濕的方式一般以下幾種：

a、直接噴干蒸汽；

b、加熱蒸發式：電熱式、電極式、PT（蒸汽發生器）；

c、超聲波霧化式；

d、濕膜加濕式；

e、紅外線加濕式。

其中方式a、b、e是利用外界熱源，使水制成蒸汽混入空氣中進行加濕，這種加濕過程可近似為等溫過程；方式c、d利用水吸收空氣的顯熱進行蒸發加濕，這種加濕過程可近似為等焓過程。

5.2.4 加濕的一般原則

a、如有蒸汽源，由于蒸汽加濕較經濟合理，而且控制精度高，所以應首先選擇蒸汽加濕；

b、采用電能使水汽化的電加濕方式由于其耗電大，運行費用高，因此能不用就不用，能代用就代用，能少用就少用；只有當工藝要求無菌、無水滴，且有一定的濕度要求，而又不能利用其它加濕措施或利用其它加濕措施更不經濟時，才能采用；

c、等焓加濕方式比如噴循環水方式或超聲波霧化加濕方式等，由于其過渡季節可以大量節省能量，因此當主要處理設備為表冷器冷卻時，除安裝蒸汽加濕設施外，還應增裝等焓加濕設施，這在不同季節可以發揮綜合節能的效果。

5.2.5 空調系統的確定

根據客戶的實際情況，我們給客戶確定如下的空調系統。

a、冷水機組的確定

本例選用LSCW065半封閉螺桿式水冷冷水機組一臺。其性能參數為：

制冷量：196900Kcal/h

機組總功率：48.75KW

b、空調機組的確定

?????????????????????????????????????

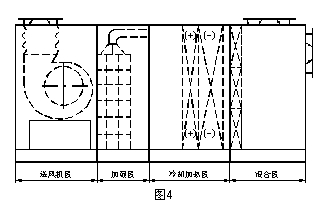

選風量為75000m3/h，機組由四個功能段組成：混合段、冷卻加熱段、加濕段、風機出風段。其中表冷器為4排管；加熱方式為熱水盤管加熱（2排）；加濕方式為超聲波霧化加濕（見圖4 ）。
